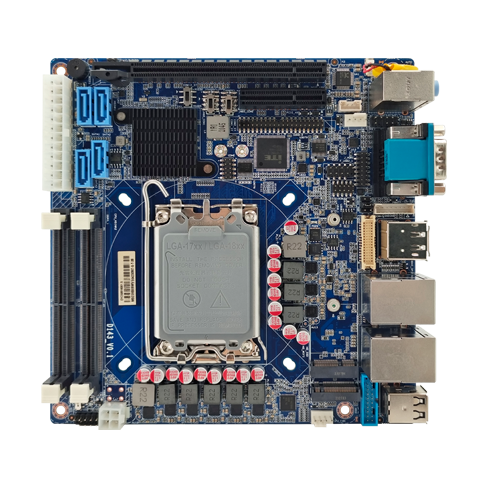

| 处理器 | CPU | 支持Intel® 12代、13代LGA1700系列CPU |
| 芯片组 |
Intel® B660芯片组
|
|
| 内存 | 类型 | 2x SO-DIMM DDR5 4800MHz |
| 支持最大容量 | 64GB | |
| 显示 | 显示核心 |
CPU集成
|

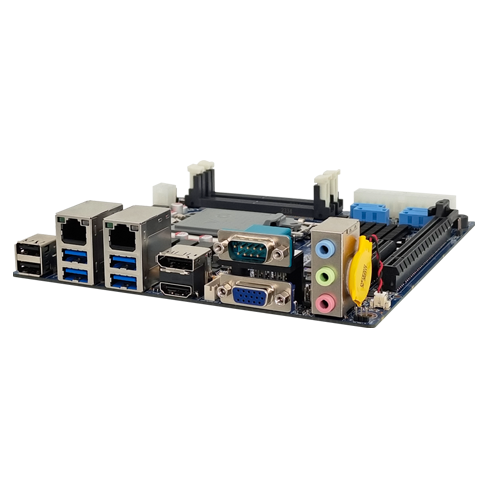

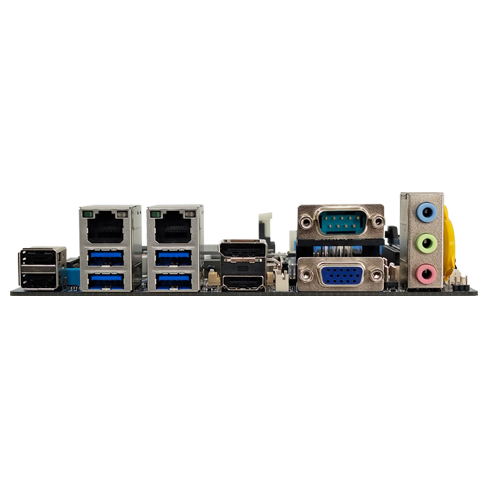

| 显示输出接口 |
1x DP1.2，DP++（Max. 3840 x 2160@60Hz）
|
|
| 1x HDMI2.0（Max. 3840 x 2160@30Hz） | ||
|
1x VGA（可选DP++显示输出）
|
||
|
1x LVDS（双八，24bit，Max：1920x 1080@60Hz）
|
||
| 网络 | 控制芯片 | 1x Intel I226+1x Realtek 8125双2.5G网络支持，支持网络唤醒及PXE引导 |
| 声音 | 控制芯片 |
Realtek ALC897
|
| 输出接口 | Audio_out+Mic_in+Line_in | |
| USB | I/O |
4x USB3.2 + 2x USB2.0
|
| 内置扩展 | 2x USB3.2+ 2x USB2.0（当使用H610芯片组时，内置USB3.2接口仅支持USB2.0规格） | |
| 存储接口 | M.2 |
1x M.2 2280，支持PCIe和SATA信号SSD（芯片自动选择）
|
| SATA |
4x SATA3.0接口（当使用H610芯片组时，SATA1无功能）
|
|
| 串行接口 |
COM
|
6x COM
COM1~COM2：RS232（可通过跳线支持RS485）
COM3~COM6: RS232
|
| 扩展接口 | M.2 |
1x M.2 2230，支持WIFI/BT
1x M.2 3042，支持4G（Nano SIM卡槽）
|
| PCIe 16X |
1x PCIe 16X，支持独立显卡扩展
|
|
| PCIe 16X | 1x PCIe 4X | |
| 扩展功能 | GPIO |
内置8路GPIO
|
| TPM | 板载TPM2.0加密模组（可选） | |
| 上电自动开机 | 支持硬件控制上电自动开机，跳线选择 | |
| 软件功能 |
网络唤醒
|
支持 |
| 操作系统 |
Windows10、11；Linux
|
|
| 供电 | 供电方式 |
标准ATX 24Pin供电
|
| 应用环境 | 操作温度 |
-20-70°C
|
| 存储温度 |
-40-80°C
|
|
| 物理特性 | 尺寸 |
170 x 170mm
|
| 散热方式 | 散热方式 | 风扇散热 |
